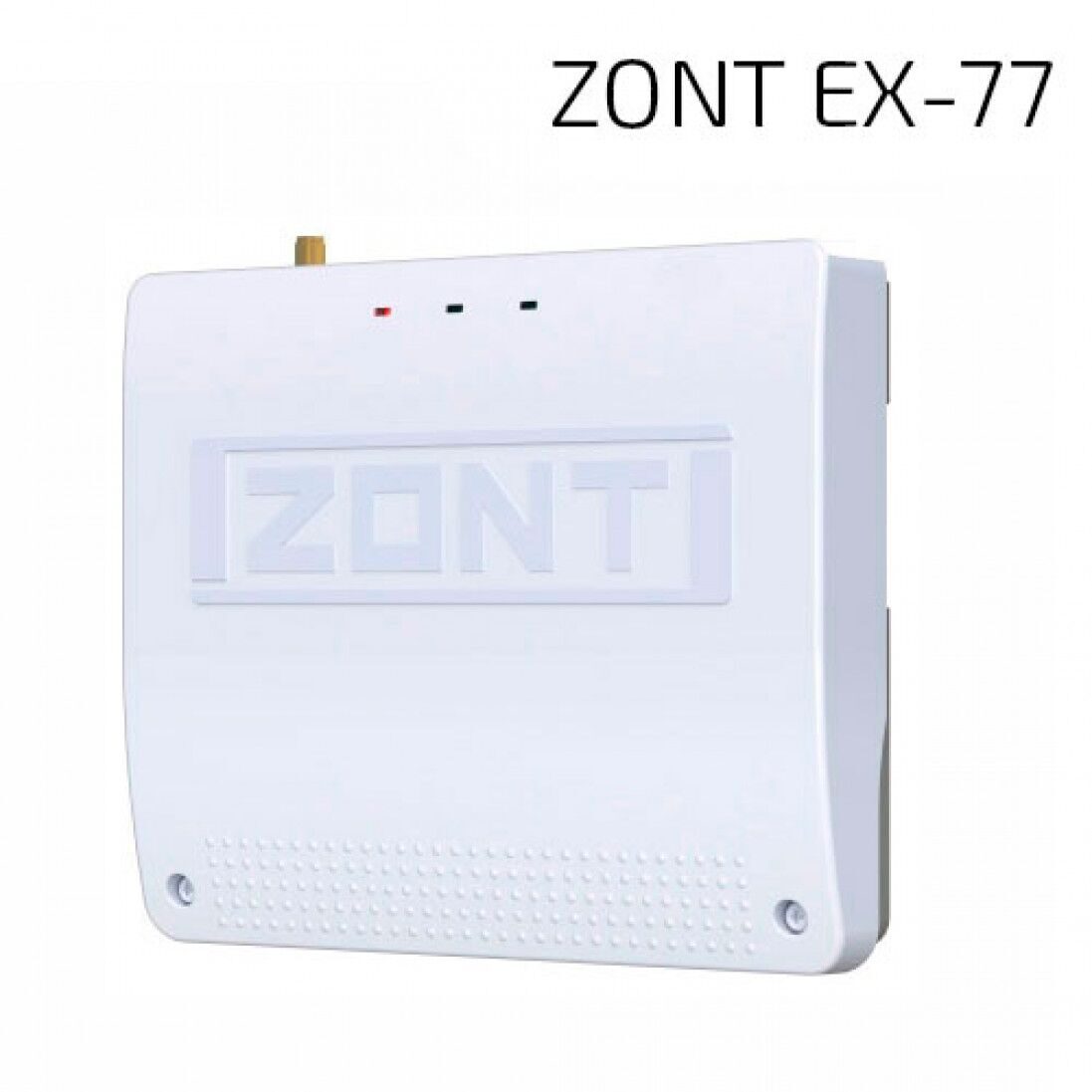

Блок расширения EX-77 для ZONT Climatic 1.3

На объектах с многоконтурной системой отопления для увеличения аппаратных возможностей Регулятора ZONT Climatic 1.3 применяются специальные блоки расширения ZONT EX-77. Максимальное количество подключаемых блоков к регулятору – 6. Таким образом система отопления и горячего водоснабжения, реализованная с автоматическим Регулятором ZONT Climatic 1.3, может включать до 16 управляемых контуров. Обмен данными БР с Регулятором осуществляется посредством интерфейса RS-485. Максимальная длина линии RS-485 — не более 200 метров. 2 дополнительных смесительных контура Подключение блока расширения ZONT EX-77 к регулятору ZONT Climatic 1.3 увеличивает систему отопления на 2 управляемых смесительных контура. После подключения блока расширения дополнительные контура автоматически отображаются в личном кабинете веб-сервиса. 6 универсальных выходов + 6 выходов открытый коллектор Блок расширения в своем составе имеет 6 универсальных входов/выходов и 6 выходов типа открытый коллектор. Они используются для прямого управления различными исполнительными механизмами. Цифровые датчики температуры Для мониторинга температуры и применения ее значений в алгоритме управления системой отопления объектов, расположенных на большом удалении от регулятора ZONT Climatic 1.3 реализован дополнительный интерфейс 1-Wire, контролирующий цифровые датчики температуры. Цифровые проводные датчики температуры, подключенные к блоку расширения, будут отображаться в веб-интерфейсе и мобильном приложении таким же образом, как и для Регулятора – без указания наименования БР, к которому эти датчики подключены. 2 входа могут быть использованы для подключения датчиков NTC. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА EX-77 Напряжение питания основное 9-16 В Напряжение питания резервное от внешнего АКБ 12V / 7 А/h Поддерживаемые интерфейсы USB 2.0 1-wire RS-485 K-Line Универсальные выходы 6 шт. (открытый коллектор) Выходы могут быть назначены как "входы" (могут быть назначены настройками как аналоговые входы) Максимальный ток каждого выхода 100 мА, напряжение не более 28 В Сопротивление во включенном состоянии не более 10 Ом Суммарный ток выходов 1-4 не более 350 мА Суммарный ток выходов 5 и 6 не более 100 мА тип входа - аналоговый Входное напряжение 0-30 В Дискретность при измерении температуры датчиком NTC — 12 бит Дискретность при измерении напряжения (и напряжения питания/АКБ) — 0,1 В Погрешность 2% Подтяжка к цепи +3,3V через резистор 100 КОм Проводные цифровые датчики DS18S20, DS18B20 - до 20 шт. Рабочий интервал температур от -25 до +50 °С Габаритные размеры, мм 150х130х30 мм Корпус, крепление Пластиковый, на любую поверхность и DIN рейку ВНИМАНИЕ! Настройки контуров, добавляемых Блоком расширения, выполняются только в личном кабинете веб сервиса Регулятора.
